스크롤 콤프레샤
Scroll Air Compressor

스크롤 에어 콤프레샤의 압축원리

• 낮은 소음무빙파트의 충돌 및 에어플로우 충격이 없어 60dB 이하의 최저소음 실현
• 최저 에너지 소비마찰손실이 없어 토크 효율성이 좋으며 용적 효율이 최고 98%까지 올라감
• 최저 유지 관리비용누구나 손쉽게 부품 교환이 용이하며, 소량의 구조적 부품과 기본적인 관리만이 요구됨
• 내구성간단한 본체 구조는 마모가 없고 반영구적 사용이 가능

오일 인젝션 스크롤 콤프레샤의 구성부품

• 기판

  • 원격제어 가능
  • 간단한 사용방법
  • 연동운전방식으로 에너지 절감 (최대 16개 연동운전 가능)
• 스크롤 본체구조

  • 간단한 내부구조로 내구성 증대
  • 60dB 이하의 최저소음
  • 마찰이 없는 반영구적인 본체
  • 98%의 고효율 실현
• 커플링

  • 전기종 다이렉트 구동
  • 커플링 직결구동으로 에너지 손실 최소화
  • 저진동, 고효율
• 모터

  • 고효율 전폐모터 전기종 장착
  • B3, B5 적용하여 내구성 향상
  • 스탠다드보다 큰 베어링 주문 채택
• 전장부품

  • 최고 메이커 부품 채택

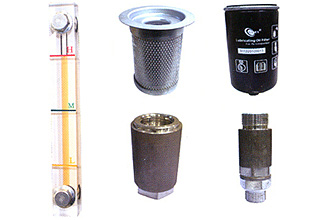

• 구성부품

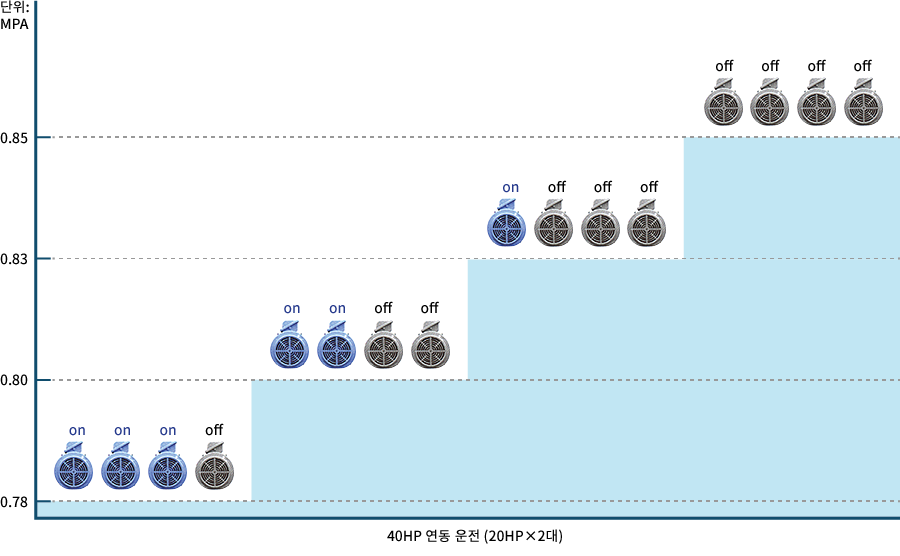

다단계 제어의 에너지 절감

• 압력이 상승하면 10HP씩 순차적으로 정지
• 압력이 하락하면 10HP씩 순차적으로 가동
• 압력조절가능

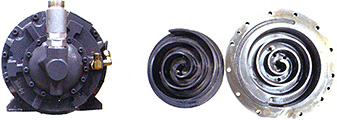

최고 품질의 스크롤 본체

• 8개의 특허권 (4개의 발명품)
• 사용량에 따라 단계적으로 16대까지 연동운전
• 에어사용량이 없으면 자동정지
• 인버터를 훨씬 능가하는 혁신적인 에너지 절감 시스템
• 동력비 최대 50% 절감
• 운전중 1대가 고장나도 지속운전 가능

콤프레샤 성능 비교

기술사양

구분	Model		OX-3.7	OX-5.5	OX-7.5	OX-15
압축기	Capacity	8.5bar	0.6	0.96	1.2	2.4
		10bar	0.51	0.8	1.0	2.0
	냉각방식		공냉식
	토출공기온도	℃	Environmental Temperature+50
	소음	dB	49~62
	구동방식		커플링 다이렉트 구동
	기동방식		Direct
	윤활유 충전량	ℓ	6	6	8	12
	토출관경	inch	1/2(15A)	1/2(15A)	3/4(20A)	1(25A)
모터	주파수	Hz	50/60
	정격출력	kw(HP)	3.7(5)	5.5(7.5)	7.5(10)	15(20)
	전압	V	220/380
외형치수	L×W×H	mm	650×415×580	650×415×580	900×560×800	1180×690×915
중량		kg	155	162	308	438
Air Tank		ℓ	-	-	400	500
